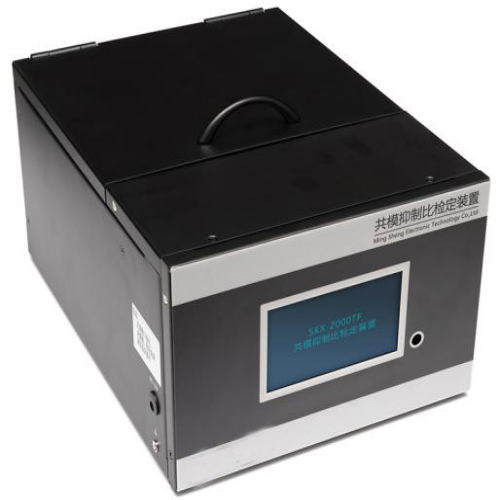

Prosim TF 共模抑制比检定装置

本产品型号为ProsimTF，共模抑制比检定装置 Prosim TF型，符合新的国家标准（可以配我公司的 Prosim T型心电模拟检测仪用，也可以单独购买配其他心电类检测产品使用）。
共模抑制比检定装置参数性能：

• 监测交流高阻电压表：量程：9V-11V（有效值）最大允许误差：±10%
• 输入阻抗：大于 300MΩ，频率范围：10Hz-100Hz
• 输出正弦波信号： 电压：10V（有效值），频率：50Hz
• 输出等效电容：200pF

操作步骤：
1、共模抑制比检定装置和被检心电图机均需接大地。
2、开机后预热 5分钟，待共模电压表稳定后，调节 CT,使其
显示 10±0.3V。
3、连接被检心电图机，设置灵敏度 10mm/mV，记录速度 25mm/s。
4、通过按键依次选择导联，分别测量描计记波形幅度，取其最大者 HC。 共模抑制比 CMRR按下式计算：
CMRR=20lg(2.83*104*H0/HC)(dB)，式中 H0=10mm 或者查找对应表格计算共模抑制比。

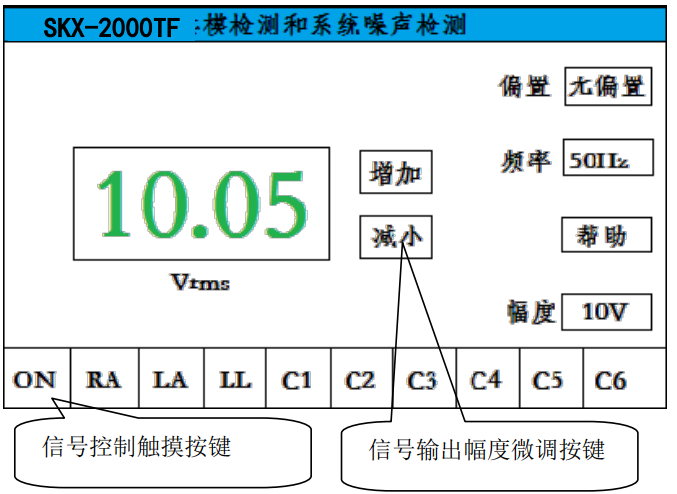

信号控制按键：有 3种选择，分别是 ：

ON ：信号输出到 RA等端子

OFF：信号断开，共模信号断开输出到 RA等端子

STOP：停止输出共模信号，但是可以检测外接信号，用于校准共模装置的幅度表

增加、减小：设置好共模信号幅度后，可以通过此键进行幅度再次调整

幅度：设置共模信号的输出，共有 10组选择，分别对应输出为 1V-10V，可以结合增加减小键进行其他幅度共模信号的输出

偏置：设置偏置电压，包括无偏置、+300mV偏置、-300mv偏置

频率：设置共模信号的频率，可设置为 10Hz-100Hz

帮助：简单的按键说明

幅度：快速设置共模信号的输出幅度
